主要生產原料為天然巖石， 例如：玄武巖，石灰石，白云石。
礦渣棉
主要生產原料為高爐礦渣、磷礦渣、粉煤灰等，其成分不穩(wěn)定，雜質多，堿性氧化物含量高。
玻璃棉
采用石英砂、石灰石、白云石等天然礦石為主要原料，配合一些純堿、研砂等化工原料熔成玻璃。

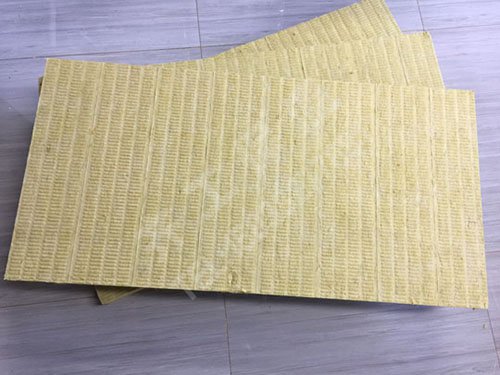

巖棉板
渣球含量低， 纖維直徑適中，采用擺錘法生產工藝，纖維分布平均、方向一致，容重分布均勻，導熱系數(shù)較低。
礦渣棉
其所用原料導致礦渣含量較高，且纖維較粗，通常采用沉降室法生產工藝，纖維分布較差，容量分布較差，容重分布也不均勻，所以導熱系數(shù)較高。
玻璃棉
將處于熔融狀態(tài)的玻璃用離心噴吹法工藝進行纖維化、噴涂熱固性樹脂制成的絲狀材料，在經過熱固化深加工處理， 以至于渣球含量低，纖維直徑小，導熱系數(shù)低。
高溫性能
巖棉板
化學成分穩(wěn)定合理， 纖維熔點高 （≥1000°C），抗高溫收縮能力強；纖維彈性好，不易開裂或發(fā)生坍塌或厚度沉陷。
礦渣棉
纖維熔點低（約 為600° C) ，高溫熱穩(wěn)定性差，纖維易收縮，引起變形或開裂；纖維易碎裂和粉化；在高溫振動場合使用時，導致熱量泄漏和發(fā)生燙傷事故。
玻璃棉
化學成份穩(wěn)定合理，纖維熔點≥680°C，在融化狀態(tài)下，借助外力吹制式甩成絮狀細纖維，纖維和纖維之間為立體交叉，互相纏繞在一起，呈現(xiàn)出許多細小的間隙，以至于具備良好的高溫性能。
